铁路信号设备全解析：从轨道电路到微机联锁，看懂列车安全运行的核心装备

铁路信号设备是铁路运输系统中承担"指挥、控制、监督"职能的关键装备，它像神经中枢一样，把调度命令、线路状态、列车位置与道岔位置连接成一张实时响应的安全网。无论是时速350公里的高速铁路，还是承担大宗货运的既有线，只要列车还在钢轨上运行，就离不开轨道电路、转辙机、信号联锁系统、信号电源屏和信号集中监测这几类核心设备的协同工作。

对于铁路建设单位、设备采购方和运维部门而言，理解铁路信号设备的构成、技术路线与选型逻辑，不仅关系到工程质量，更直接影响线路开通后的运营安全与养护成本。本文从设备分类、核心技术、施工安装、维修养护到产业趋势，系统梳理铁路信号设备领域的知识框架。

一、铁路信号设备到底包含哪些系统

按照功能划分，铁路信号设备大致可以分为"控制类、执行类、显示类、供电类和监测类"五大板块，它们共同构成一个闭环：监测系统采集状态，联锁系统进行逻辑运算，执行设备完成动作，显示设备反馈结果，电源屏则保证整个过程不断电。

• 车站信号联锁系统：包括继电联锁和计算机联锁（微机联锁），负责在进路、道岔、信号机之间建立安全制约关系，是车站作业的核心。
• 区间闭塞与轨道电路：包括ZPW-2000A无绝缘移频轨道电路、25Hz相敏轨道电路、高压脉冲轨道电路等，用于检测列车占用、传递信息。
• 道岔转换设备：以转辙机为主体，常见型号有ZD6、ZDJ9、ZYJ7电液转辙机和S700K三相交流转辙机，配套外锁闭装置、安装装置和缺口监测。
• 信号显示设备：各类色灯信号机、LED信号灯、道口信号、驼峰信号以及标志牌。
• 信号电源系统：智能信号电源屏、UPS、双路电源切换装置、防雷与接地系统。
• 信号集中监测系统：对道岔动作电流、轨道电路电压、电缆绝缘、电源参数进行在线采集与预警。
• 列车运行控制系统：CTCS-0至CTCS-4各级列控系统，涉及列控中心、无线闭塞中心、应答器等设备。

从制造业分类角度看，铁路信号设备横跨"铁路运输设备制造"与"电气机械、仪器仪表、工业自动化"多个领域，是典型的技术密集型机电一体化产品。

二、轨道电路：让钢轨"会说话"的检测基础

轨道电路利用两根钢轨作为传输导线，把轨道区段分割成一个个可被识别的电气区段。当列车轮对压上钢轨，轮轴将两根钢轨短接，接收端电压下降，信号系统即可判断该区段被占用，从而禁止后续列车进入。

在高速铁路和提速干线上，ZPW-2000A系列无绝缘移频轨道电路应用十分广泛，它采用1700Hz至2600Hz的四种载频和低频调制信号，通过电气绝缘节替代传统机械绝缘节，既减少了钢轨绝缘故障，又能实现连续的信息传输。在车站内，25Hz相敏轨道电路因抗干扰能力强、动作稳定，长期作为站内轨道电路的主力。

实际运维中，轨道电路的常见问题集中在补偿电容失效、钢轨接续线接触不良、扼流变压器故障和道床漏泄电阻下降等方面。这些看似细小的缺陷，往往会引发"红光带"误报，影响行车效率。因此，轨道电路调试时的分路灵敏度、入口电流和绝缘节参数，都必须严格按验收标准测试。

三、转辙机：道岔动作的执行者

转辙机是铁路信号设备中动作最频繁、工作环境最恶劣的设备之一。它负责转换道岔尖轨位置、锁闭道岔并给出表示，直接决定列车能否按预定进路行驶。

• ZD6型电动转辙机：结构成熟、应用广泛，多用于普速线路，采用内锁闭方式。
• ZYJ7型电液转辙机：以液压传动实现转换，牵引力大、动作平稳，常用于提速道岔。
• S700K型电动转辙机：三相交流电机驱动，配合外锁闭装置，在高速铁路上应用较多。
• ZDJ9型电动转辙机：交流驱动、结构紧凑，适用于多种牵引点配置。

转辙机的日常维护重点包括：动作电流曲线是否平稳、缺口是否在允许范围内、锁闭量是否达标、接点是否氧化、杆件是否松动。近年来，道岔缺口监测和动作电流智能分析逐渐普及，使转辙机从"定期修"向"状态修"过渡。

四、信号联锁系统：安全逻辑的心脏

信号联锁系统的任务，是确保"道岔位置不对不开放信号、进路未锁闭不开放信号、进路被占用不开放信号"这三条铁律得到严格执行。传统继电联锁依靠安全型继电器搭建逻辑电路，可靠性高但体积大、布线复杂、扩展困难。

随着计算机技术发展，微机联锁逐步成为主流。它采用二乘二取二或三取二冗余架构，两套系统同步运算、互相比较，一旦结果不一致立即导向安全侧。微机联锁具备进路自动排列、设备状态可视化、操作记录可追溯等优势，并可与调度集中系统、列控中心、信号集中监测系统实现数据互联。

近几年出现的全电子联锁，用电子执行单元替代部分继电器，进一步缩小了设备体积、降低了维护量。不过无论架构如何变化，联锁系统都必须满足高等级安全完整性要求，其设计、开发、验证过程需符合相关铁路标准和功能安全规范。

五、信号电源屏：整套系统的能量来源

信号电源屏为联锁设备、轨道电路、转辙机、信号机、监测系统提供稳定电源，是名副其实的"心脏供血系统"。智能电源屏通常具备双路电源自动切换、模块化整流、输出电压电流实时显示、故障告警和远程通信功能。

铁路现场对电源屏的要求非常明确：切换时间要短，输出要稳，抗干扰要强，且能在雷雨季节承受线路浪涌冲击。转辙机启动瞬间电流可达数安培甚至更高，若电源容量设计不足，容易出现道岔转换不到位的情况。因此电源屏的容量计算、负载分配和防雷配置，必须在施工设计阶段就精确核算。

六、信号集中监测：从被动抢修到主动预防

信号集中监测系统是铁路信号设备的"体检医生"。它通过采集电源屏电压、轨道电路电压、转辙机动作电流、电缆绝缘电阻、道岔缺口等参数，形成趋势曲线和日报表，帮助电务人员提前发现隐患。

例如，当某组道岔的动作电流曲线逐渐抬升，往往意味着滑床板缺油、杆件别劲或尖轨爬行，此时在故障发生前安排处理，就能避免一次道岔卡阻事故。再如轨道电路电压缓慢下降，可能预示着道床漏泄增大或电容容量衰减。集中监测的价值，正是把"事后处理"变成"事前预警"。

七、铁路信号施工：设备变成系统的关键一步

再好的设备，如果施工环节控制不严，同样无法形成可靠的系统。铁路信号施工大致包括电缆敷设、箱盒安装、信号机立设、转辙机安装调试、室内设备配线、电源屏安装、系统联调与联锁试验等环节。

其中，电缆敷设要严格控制弯曲半径和防护措施，避免绝缘破损；箱盒灌胶要防止进水；室外设备防雷地线接地电阻必须达标；室内配线要保证线号清晰、走线整齐。最重要的环节是联锁试验，需要对每一条进路、每一组道岔、每一个信号显示逐一验证，确保逻辑关系完全正确。

施工过程中还需注意与工务、供电、通信等专业的接口协调，尤其是道岔安装装置与轨枕间距的配合、转辙机与钢轨的相对位置，这些细节往往决定后期维护是否便利。

八、铁路信号维修：天窗作业与状态修

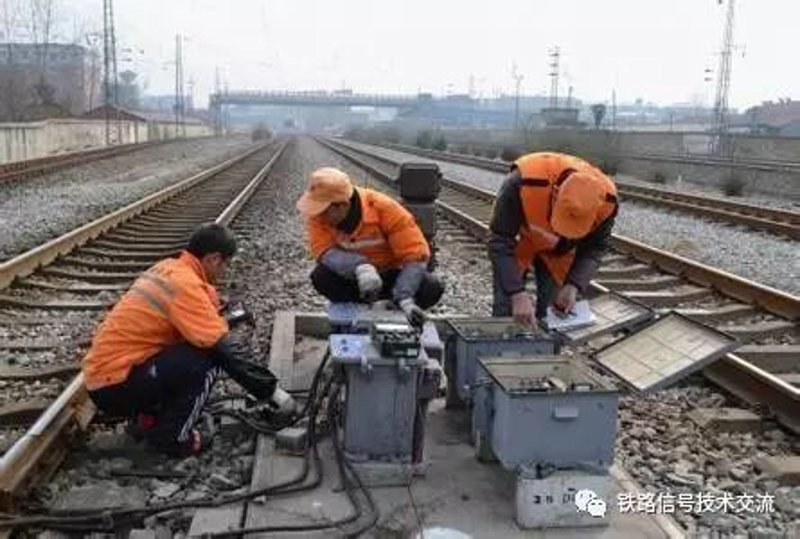

信号设备维修通常在"天窗点"内进行，即在没有列车运行的时段集中作业。维修内容分为日常巡检、定期检修和故障处理三类。

• 日常巡检：查看设备外观、指示状态、告警信息，清洁接点与透镜。
• 定期检修：测试轨道电路参数，检查转辙机内部机件，紧固端子，测量绝缘。
• 故障处理：依据集中监测数据和故障代码快速定位，减少对行车的影响。

随着集中监测和智能诊断技术的成熟，"状态修"正在替代部分"周期修"。通过分析数据趋势，运维人员可以把人力集中投向真正需要处理的问题，既提高了效率，也降低了过度检修带来的二次风险。

九、西安铁路信号：西部铁路装备配套的重要支点

西安是我国西部铁路网的重要枢纽，也是铁路信号科研、设计和装备制造资源相对集中的城市。围绕西安铁路信号的产业生态，聚集了信号设备制造、系统集成、工程实施和技术服务等多类企业，能够为普速铁路、高速铁路、地方铁路和城市轨道交通项目提供配套支持。

对于西北、西南地区新建或改造线路来说，选择区位相邻、响应及时的铁路信号供应商，在设备供货周期、现场调试配合和后期维修服务方面都具有明显优势。成信铁路信号长期聚焦铁路信号设备供应与信号工程施工服务，业务覆盖信号联锁系统、轨道电路器材、转辙机及安装装置、信号电源屏和信号集中监测等方向，可为各类铁路项目提供选型、供货、安装调试与售后维护的一体化支持。

十、铁路信号设备的选型与验收要点

设备选型不是简单地看价格，而是要看技术匹配度和全生命周期成本。建议重点核对以下几点：

• 设备是否取得相应的铁路产品认证或符合相关技术条件；
• 联锁系统的冗余架构和安全等级是否满足线路等级要求；
• 轨道电路型号是否与线路牵引方式、信号制式匹配；
• 转辙机牵引力与道岔类型、牵引点数量是否对应；
• 电源屏容量是否留有合理余量，切换装置是否可靠；
• 集中监测接口能否与上级监测中心顺利对接；
• 供应商是否具备现场施工与调试能力，售后响应是否及时。

验收阶段则应重点关注联锁关系试验记录、轨道电路分路测试数据、转辙机动作电流与缺口数据、电源屏切换试验以及防雷接地测试报告。资料齐全、数据可追溯，才算真正完成交付。

十一、行业趋势：智能化、网络化与自主化

铁路信号设备正沿着三个方向演进。一是智能化，联锁系统与集中监测深度融合，借助大数据分析实现故障预测；二是网络化，列控、调度、监测系统之间的数据共享更加充分，CTCS等级不断提升；三是自主化，关键芯片、操作系统和执行部件的国产化替代持续推进，供应链安全性显著增强。

同时，北斗定位、5G-R专用通信、智能运维平台等新技术的引入，也在重塑信号设备的技术形态。对施工单位和设备供应商而言，只有持续跟进标准更新、积累现场经验，才能在铁路信号这个对安全性要求极高的领域站稳脚跟。

常见问题解答

问：微机联锁和全电子联锁有什么区别？
答：微机联锁的运算部分由计算机完成，但执行部分仍大量使用安全型继电器；全电子联锁则用电子执行单元替代继电器，体积更小、维护更简便，但对电子器件的可靠性要求更高。

问：轨道电路出现红光带一定是设备坏了吗？
答：不一定。钢轨生锈、道床积水、补偿电容失效、扼流变压器异常都可能引起红光带，需要结合集中监测数据逐项排查。

问：信号电源屏需要定期做哪些测试？
答：通常包括双路电源切换试验、输出电压电流测量、蓄电池放电试验、绝缘电阻测试和防雷器件检查。

铁路信号设备看似分散，实则环环相扣。只有把设备选型、施工质量、调试精度和日常维护都做到位，才能让列车在钢轨上跑得又快又稳。
